Công ty Điện lực Quảng Trị: Sáng kiến điều khiển xa Recloser

Qua thực tế vận hành hệ thống lưới điện của Công ty Điện lực Quảng Trị (PC Quảng Trị) cho thấy, sử dụng điều khiển xa Recloser là sáng kiến mang lại hiệu quả cao trong quản lý vận hành, phát hiện và xử lý kịp thời sự cố trên lưới điện.

Hệ thống thu thập số liệu Recloser có khả năng trực tiếp thu thập và lưu giữ số liệu theo trình tự thời gian, đảm bảo tính liên tục và độ chính xác cao, góp phần vào việc vận hành hệ thống điện an toàn, hiệu quả.

Trên cơ sở đó, giải pháp kết nối các thiết bị đóng cắt trên lưới điện trung áp (Reclosers, LBS) có giao thức IEC 60870-5-101/104 sử dụng công nghệ 3G/GPRS truyền trực tiếp về văn phòng Công ty, phục vụ việc giám sát, điều khiển hệ thống điện. Sử dụng công nghệ  3G/GPRS có mức đầu tư ban đầu thấp hơn nhiều so với sử dụng modem UHF, mà vẫn đáp ứng được đầy đủ các yêu cầu kỹ thuật khi kết nối với hệ thống hiện có, đồng thời dễ dàng lắp đặt, sử dụng.

Nội dung chủ yếu của sáng kiến là sử dụng modem có tính năng kết nối VPN (đóng vai trò VPN Client) kết hợp USB-3G kết nối với các thiết bị đóng cắt (Reclosers, LBS) cần giám sát trên lưới điện phân phối qua các cổng giao tiếp thông dụng như RJ45, USB, RS232. Điều cần lưu ý, đối với các thiết bị có giao tiếp USB, RS232 cần lắp thêm các bộ chuyển đổi qua chuẩn RJ45.

Các tín hiệu của thiết bị đóng cắt được kết nối vào mạng Internet nhờ một SIM đăng ký dịch vụ 3G. Modem kết nối với thiết bị, thông qua hệ thống 3G kết nối VPN về Modem FTTH có địa chỉ IP tĩnh (đóng vai trò VPN server) đặt tại phòng máy. Lúc đó, các thiết bị kết nối vào Modem sẽ giống như trong mạng nội bộ với máy tính điều khiển đặt tại Trung tâm. Các máy tính này có thể thiết lập được các kênh truyền thông “trong suốt” (transparent) đến các thiết bị để điều khiển, giám sát… Vì vậy, tại Trung tâm Điều hành hệ thống sẽ lắp đặt 01 đường truyền internet tốc độ cao có địa chỉ IP tĩnh, modem phải có chức năng VPN serve; khai báo VPN server, phân địa chỉ mạng cho từng vị trí điều khiển để kết nối, trỏ port cho modem kết nối trực tiếp từ máy tính ra thiết bị; trang bị 01 máy tính phục vụ giám sát, điều khiển hệ thống.

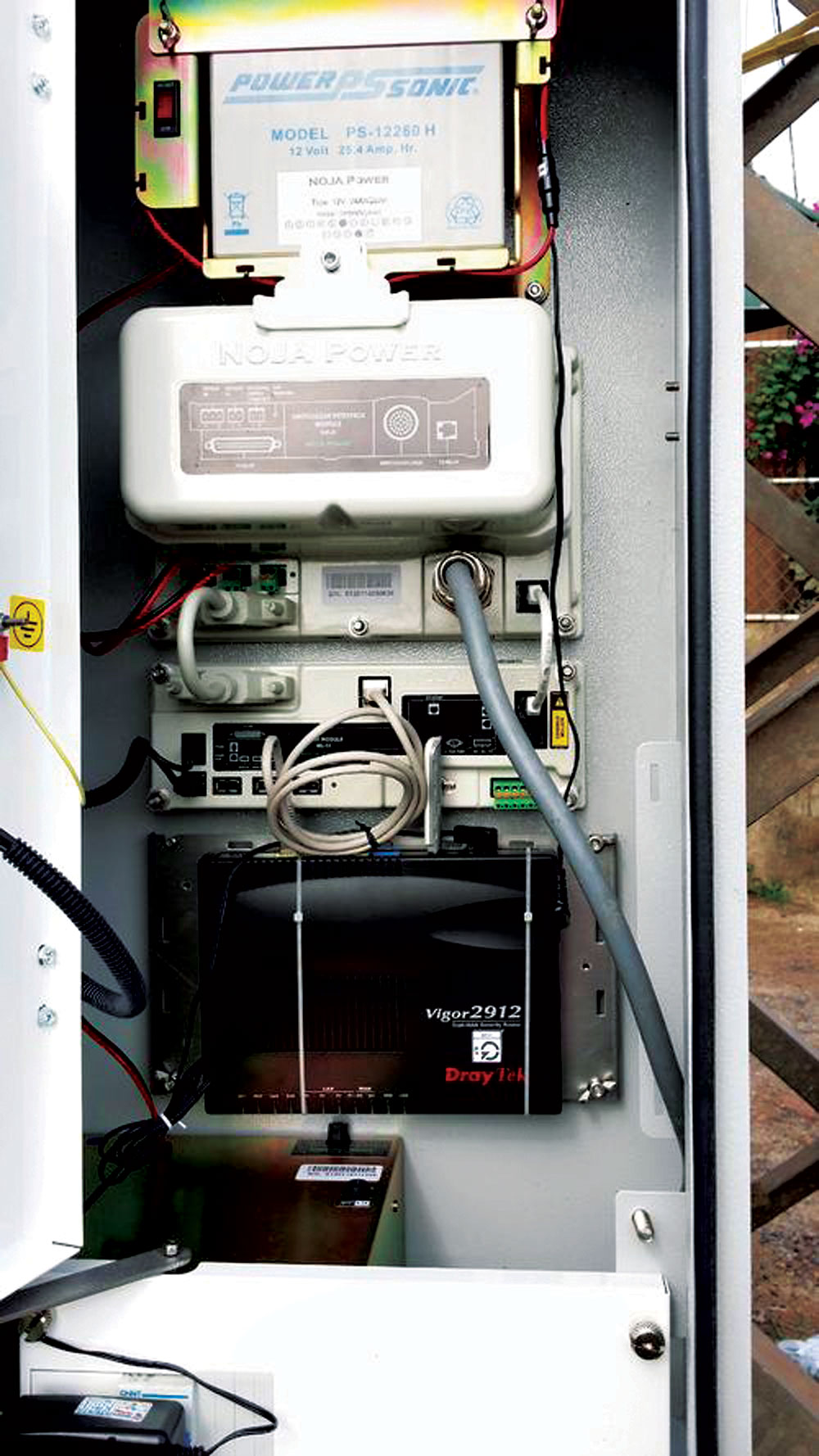

Để tạo mạch liên lạc với các Recloser, thiết lập tại các điểm thiết bị đóng cắt (đối với các Recloser hãng Nulec, Noja Power với cổng truyền thông RJ45) cần có: Cấu hình và lắp đặt 01 modem có tính năng VPN Client kết nối về VPN server đặt tại Phòng Điều hành; Cấu hình và lắp đặt 01 USB 3G kết nối modem ra Internet; Cấu hình địa chỉ của thiết bị đóng cắt theo lớp địa chỉ của Modem VPN client để kết nối về trung tâm. Đối với các Recloser hãng Cooper, Tavrida, Siemens với cổng truyền thông RS232 thì thiết lập: Cấu hình và lắp đặt 01 modem công nghiệp có kết nối 3G, giao tiếp RS232 trỏ cổng thiết bị đến Modem đặt tại trung tâm; Cấu hình kết nối chương trình Virtual Com trên máy tính điều hành để kết nối thiết bị.

Ngoài các thiết lập trên, cấu hình thiết lập hệ thống điều khiển tại Trung tâm với giải pháp kỹ thuật, xây dựng hệ thống mạng ảo riêng (VPN) kết nối các tủ điều khiển Recloser lắp đặt trên lưới điện về Trung tâm Điều khiển và điều khiển các Recloser bằng phần mềm do các nhà sản xuất cung cấp, tương ứng với các Recloser. Cụ thể: Recloser U27 của hãng Nulec sử dụng loại tủ điều khiển ADVC và PTTC sử dụng phần mềm WSOS5; Recloser OSM27 của hãng Noja Power sử dụng phần mềm NOJA Power CMS; Recloser của hãng Shingsung sử dụng loại rơ le SEL-351R sử dụng phần SEL-5010; Recloser của hãng Cooper tủ điều khiển là FXB sử dụng phần mềm FX Programmer; Recloser của hãng Tavrida sử dụng phần mềm TELUS SOFTWARE.

Ông Võ Văn Hưng - Phó trưởng phòng Kỹ thuật Công ty Điện lực Quảng Trị cho biết: “Sáng kiến điều khiển xa Recloser ở PC Quảng Trị đảm bảo yêu cầu về mặt kỹ thuật, an toàn, nâng cao các chỉ tiêu về độ tin cậy cung cấp điện, đặc biệt là các chỉ số SAIDI, MAIFI, đảm bảo hệ thống lưới điện các khu vực tỉnh Quảng Trị vận hành linh hoạt hơn, nâng cao chất lượng cung cấp điện và giảm tổn thất điện năng. Chỉ số SAIDI Tổng công ty Điện lực miền Trung giao cho PC Quảng Trị trong năm 2016 là 1.250 phút, trong đó bảo trì bảo dưỡng 1.150 phút và sự cố là 100 phút. Trong 6 tháng đầu năm 2016, PC Quảng Trị thực hiện chỉ số SAIDI về sự cố là 22 phút, bằng 22% so kế hoạch năm”.

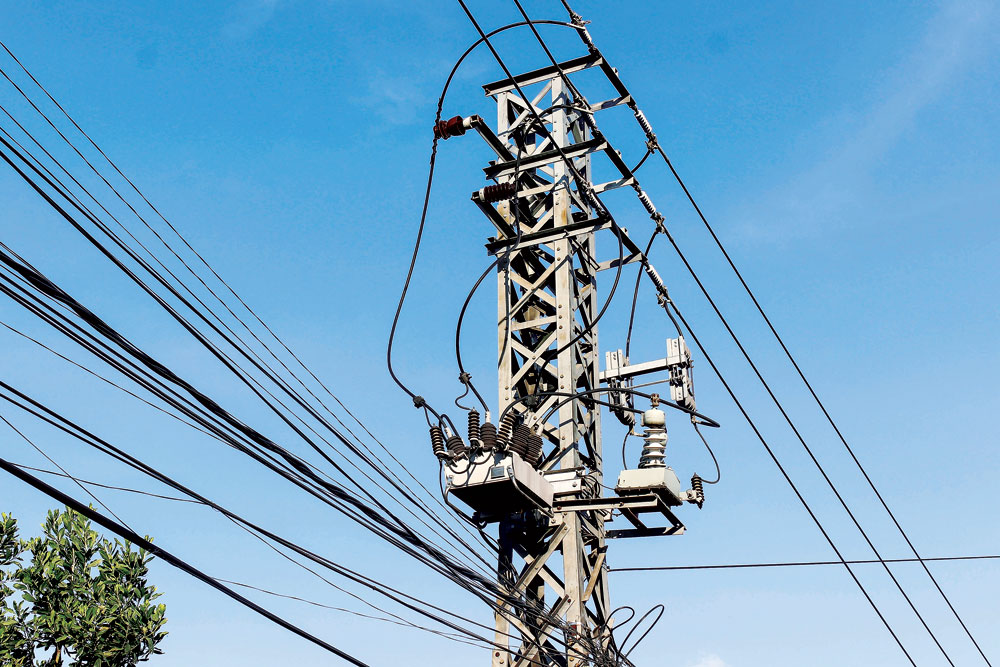

Việc lắp đặt điều khiển xa cho các Recloser được PC Quảng Trị triển khai từ tháng 12/2015 đối với các Recloser đã lắp đặt trên lưới. Đến cuối tháng 5/2016, tất cả 78 Recloser trên lưới điện tỉnh Quảng Trị đã được lắp đặt điều khiển xa, chuyển các dữ liệu cần thu thập về Điểm điều khiển tập trung tại phòng Điều độ (sắp tới sẽ lắp thêm 5 Recloser nữa). Kể từ khi áp dụng sáng kiến này, công tác quản lý sự cố lưới điện trên địa bàn PC Quảng Trị đã có hiệu quả rõ rệt, đạt được mục tiêu đã đề ra, đặc biệt là việc thao tác đóng cắt các Recloser phục vụ chuyển lưới, xử lý sự cố đã đảm bảo về thời gian, cũng như yêu cầu của công việc.

Theo tính toán, sau khi áp dụng công nghệ điều khiển xa Recloser, thời gian mất điện theo chỉ số SAIDI trong năm sẽ giảm khoảng 270 phút so với trước đây, tương ứng với sản lượng điện không bị mất là 500.000 kWh. Ngoài ra, còn tiết kiệm được chi phí nhân công thao tác đóng cắt. Trước đây, cần 2 công nhân di chuyển từ đơn vị quản lý đến máy cắt mất trung bình khoảng 30 phút đóng cắt. Từ khi áp dụng giải pháp điều khiển xa Recloser, ước tính hiệu quả kinh tế mang lại khoảng 850 triệu đồng/năm.

Chỉ tiêu độ tin cậy cung cấp điện quý IV/2015 và Quý I, II/2016 của PC Quảng Trị:
